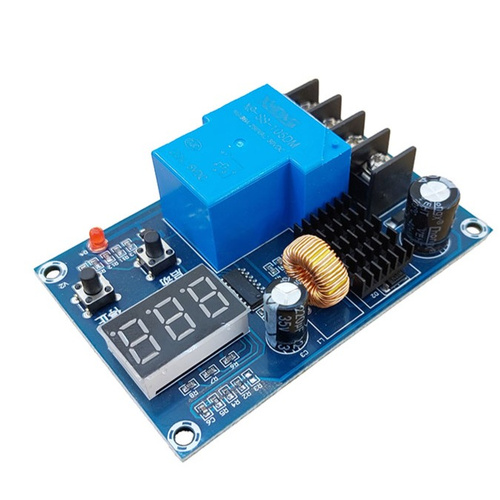

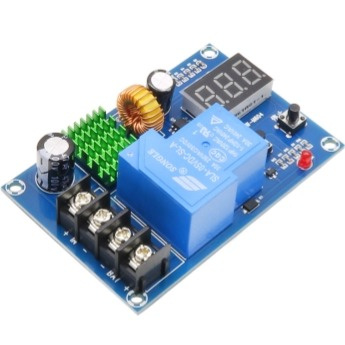

ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XH-M604

ماژول XH-M604 یک کنترلر دیجیتال برای مدیریت شارژ باتری‌های DC در بازه ولتاژ 6 تا 60 ولت است. این ماژول با بهره‌گیری از یک رله قدرتمند 30 آمپر، نمایشگر سون‌سگمنت و کنترلر میکرو، امکان کنترل خودکار شارژ و محافظت از باتری را فراهم می‌سازد. کاربر می‌تواند با استفاده از دو کلید تعبیه‌شده، مقادیر آستانه شروع و توقف شارژ را تنظیم کند. هنگامی که ولتاژ باتری به حد پایین (شروع شارژ) برسد، رله فعال شده و شارژ آغاز می‌شود و پس از رسیدن به حد بالا (توقف شارژ)، رله به‌صورت خودکار قطع می‌گردد. ماژول دارای ورودی و خروجی مجزا برای باتری و شارژر، و نیز قابلیت نصب آسان روی پنل یا جعبه پروژه می‌باشد. این محصول برای باتری‌های سرب-اسید، لیتیوم و نیکل-کادمیوم با ولتاژ بالا مناسب است.

مشخصات

ولتاژ ورودی کاری: 6 ~ 60 V DC

حداکثر جریان خروجی رله: 30 A

دقت نمایش : 0.1 ولت

دقت کنترل : 0.1 ولت

حداکثر جریان خروجی : 30 آمپر

نوع خروجی : خروجی مستقیم

تلرانس ولتاژ : ± 0.1 ولت

ابعاد : 53.5x81x22 میلی متر

کلیدهای تنظیم: دکمه‌های Start و Stop

نحوه کار با ماژول

بر روی ماژول و زیر سون سگمنت دو عدد تک سوییچ با نام های start و stop موجود می باشد (سمت چپ start و سمت راست stop - در تصاویر نیز محل دکمه ها مشخص است)

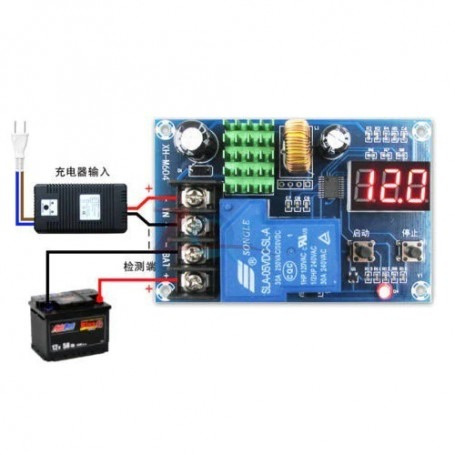

در وهله اول در صورتی که ولتاژ به مدار متصل نمایید هیچ LED یا سون سگمنت روشن نخواهد شد برای کار و تنظیم ماژول می بایست باتری یا یک تغذیه 5 ولتی را به ترمینال های BAT- و یا BAT+ متصل نمایید بر روی سگمنت ها ولتاژ 5 ولت نمایان خواهد شد و پس از گذشت زمانی رله نیز فعال گردد و LED روشن می شود . سپس می توانید مراحل زیر را طی کنید .

تنظیم ولتاژ شروع به شارژ :

با استفاده از دکمه Start می توانید ولتاژ شروع شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه start سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop ولتاژ شروع شارژ را می توانید تغییر دهید .

تنظیم ولتاژ قطع شارژ :

با استفاده از دکمه stop می توانید ولتاژ قطع شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه stop سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop ولتاژ قطع شارژ را می توانید تغییر دهید .

بازگردانی به حالت کارخانه و پیش فرض :

با فشردن و نگه داشتن همزمان دکمه های start و stop عدد 888 بر روی سگمنت نمایان می گردد و پس از مدتی سگمنت به حالت عادی برمی گردد . پس از این حالت کلیه اطلاعاتی که تنظیم کرده بوده اید از بین رفته و ماژول به حالت کارخانه بر می گردد
