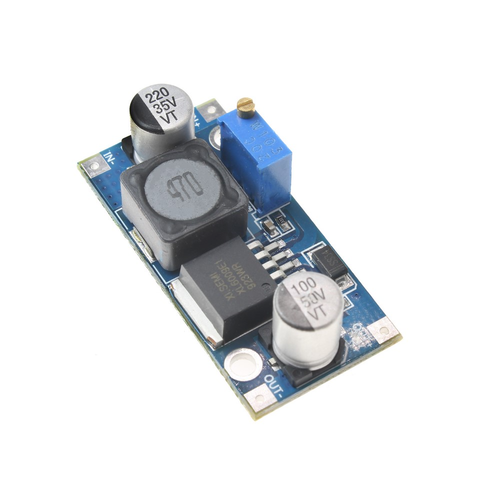

ماژول افزاینده ولتاژ

این ماژول یک مبدل DC/DC افزاینده یا Boost Converter است که بر پایه آی سی تنظیم کننده XL6009 تولید شده است . در این ماژول دو پایه برای ورودی ولتاژ و دو پایه برای خروجی در نظر گرفته شده است . پایه های ورودی +IN و –IN و پایه های خروجی +OUT و –OUT نشان داده شده اند . ولتاژ ورودی قابل پذیرش برای ماژول بین 3.5 تا 32 ولت DC است . با استفاده از پتانسیومتر تعبیه شده روی بورد می توانید ولتاژ خروجی را بین 4.5 ولت تا 35 ولت تنظیم کنید .

 تنظیم کننده سری XL6009 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای تنظیم کننده سوییچینگ افزاینده step-up در آنها در نظر گرفته شده است . این تنظیم کننده میتواند ماکزیمم جریان 2.5 آمپر را با رگولاسیون Line و Load برای بار تامین نمایند.

این آی سی در ورژن های مختلف با ولتاژ های ثابت 12 ولت , 15 ولت و ولتاژ خروجی متغیر تولید شده است . برای راه اندازی مدار سویچینگ با این آی سی ها به قطعات جانبی کمی نیاز خواهیم داشت . استفاده از این تنظیم کننده آسان است . این آی سی دارای جبران ساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است .

 برخی از ویژگی های این ماژول :

مبدل DC/DC افزاینده

مجهز به آی سی XL6009

ولتاژ ورودی 3.5 تا 32 ولت

ولتاژ خروجی 4.5 تا 35 ولت

ماکزیمم جریان بار 2.5 آمپر

خاموش شدن اتوماتیک مدار با افزایش حرارت

محافظت شده در برابر افزایش جریان و راندمان بالا
